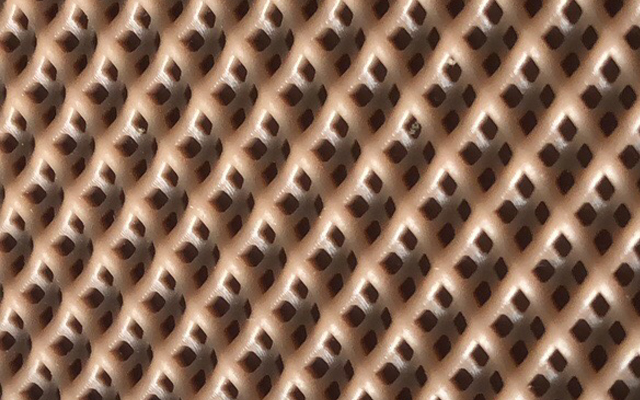

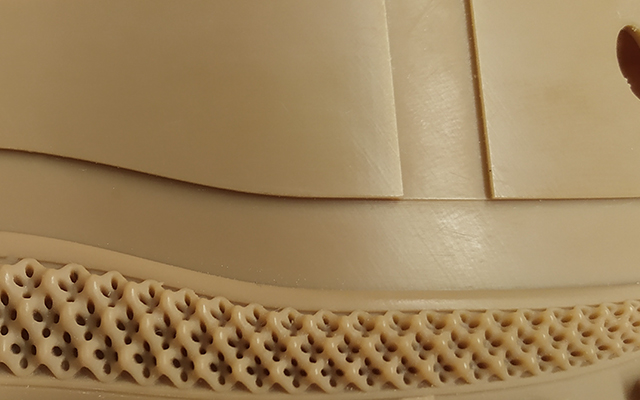

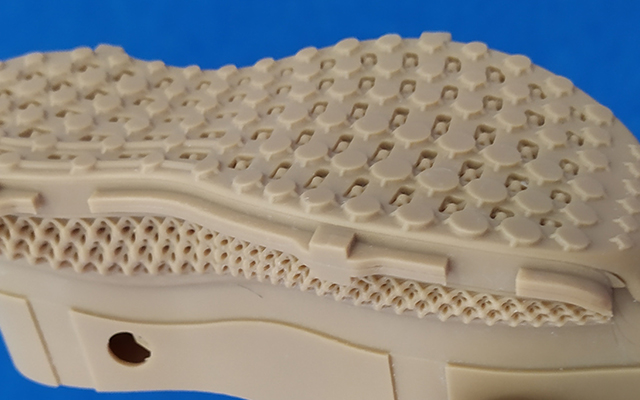

JS-UV-8802-XZ是一種具備精確和耐久特性的類 ABS 的立體光造型樹脂，它被用于固態激光的光固化成型法。JS-UV-8802-XZ 可應用于鞋模、汽車、醫療、消費電子等工業領域的母模、概念模型、一般部件、功能性部件的制作。
產品詳情
產品說明
JS-UV-8802-XZ是一種具備精確和耐久特性的類 ABS 的立體光造型樹脂，它被用于固態激光的光固化成型法。JS-UV-8802-XZ 可應用于鞋模、汽車、醫療、消費電子等工業領域的母模、概念模型、一般部件、功能性部件的制作。
典型特點
-中等粘度的液態樹脂，確保其更容易涂層以及清洗部件和機器。
-在潮濕環境中具有更好的強度及尺寸保持特性。
-只需要極小的部件修飾。
-更長的實際使用期限。
典型優點
-更少的部件完成時間。
-能夠建造精確和高韌性的部件并提高了部件的尺寸穩定性。
-對于真空鑄造部件的高質量控制。
-低收縮和優異的耐黃變性。
-華麗的棕黑色外觀。
-卓越的可加工性。
液態材料的物理性能
外觀 | 淡黃色 |
密度 | 1.11-1.14g/cm3 @ 25 ℃ |
粘度 | 360-400 cps @ 25 ℃ |
固化深度 | 0.135-0.155 mm |
臨界曝光量 | 9-12 mJ/cm2 |
建造層厚 | 0.05-0.12mm |
固化后材料的機械性能
測試項目 | 測試方法 | VALUE 數值 |
90分鐘紫外固化 | ||
硬度, Shore D | ASTM D 2240 | 76-85 |
彎曲模量, Mpa | ASTM D 790 | 2,450-2,550 |
彎曲強度, Mpa | ASTM D 790 | 50- 65 |
拉伸模量, MPa | ASTM D 638 | 2,150-2,370 |
拉伸強度, MPa | ASTM D 638 | 25-30 |
斷裂延長率 | ASTM D 638 | 12 -20% |
缺口沖擊強度 | ASTM D 256 | 30 - 50 |
熱變形溫度, ℃ | ASTM D 648 @66PSI | 58-65 |
玻璃化轉變溫度，℃ | DMA，E”peak | 60-68 |
密度，g/cm3 | 1.14-1.20 |
注：JS-UV-8802-XZ使用溫度和保存溫度不宜過高，請在25攝氏度以下使用；推薦使用和保存溫度為18-25攝氏度。
Copyright ? 深圳市金石三維打印科技有限公司 版權所有 | 網站地圖
粵ICP備17006677號
